亚洲精品成a人ⅴ香蕉片-超碰人人做-五月婷六月丁香狠狠躁狠狠爱-特大巨黑吊xxxx高潮-大尺度福利视频-国产午夜精品一区二区三区软件-二男一女一级一片-国产日韩久久久久69影院-a√天堂网-精品国产一区二区三区四-精品久久久久久-女人天堂网-国产成人欧美一区二区三区八-国产福利99-精品视频免费在线观看-伊人久久大香线蕉综合5g-久久色在线观看-玩弄少妇人妻-亚洲欧美激情在线-久久日本片精品aaaaa国产

閉孔泡沫鋁夾層結構耐撞性研究（十）

2.3.1失效模式分析（2）

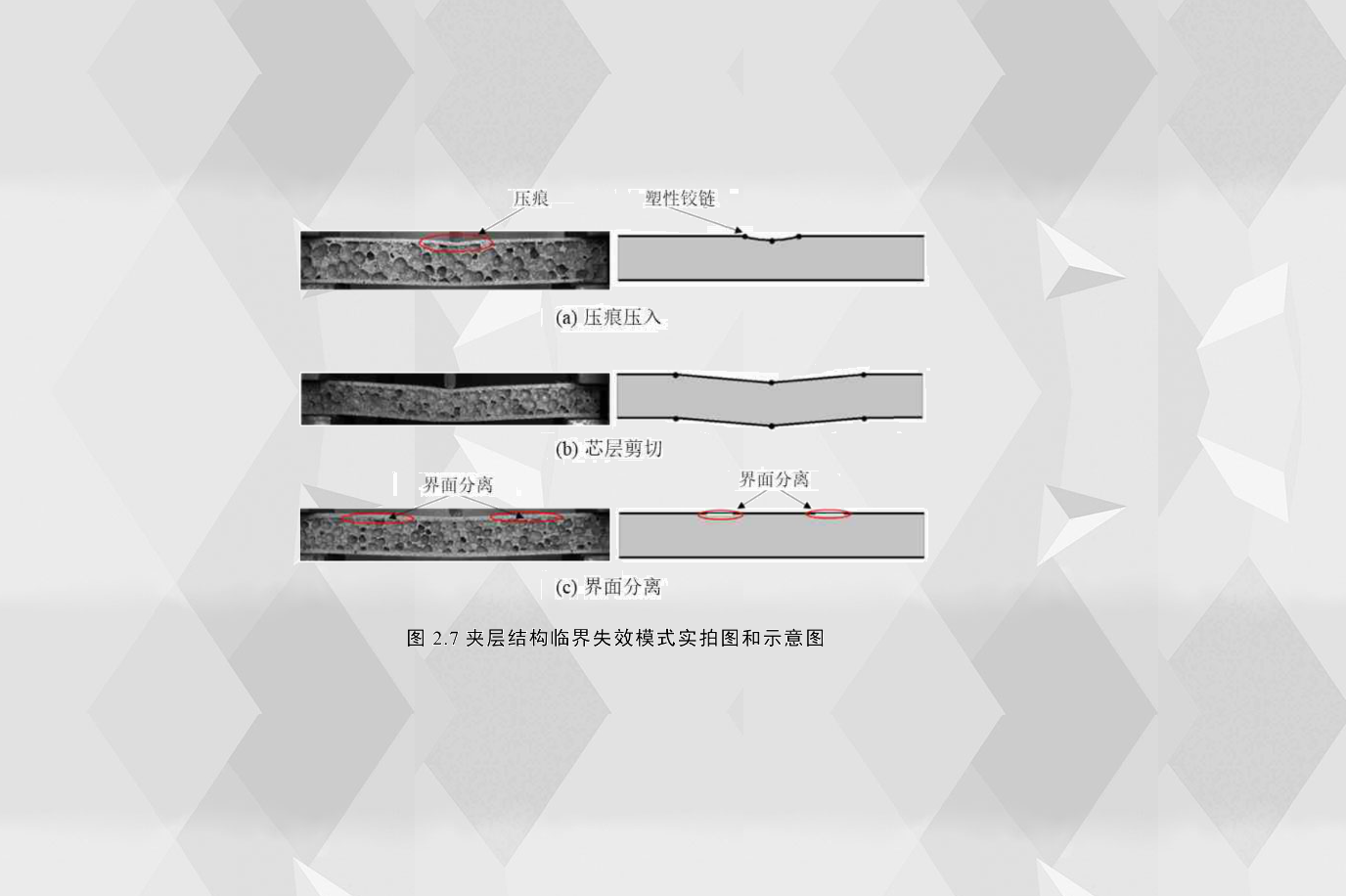

通過實驗觀察分析得出，泡沫夾層結構在彎曲工況下三種主要的臨界失效模式為壓痕壓入、芯層剪切和界面分離，如圖2.7所示。臨界失效模式壓痕壓入(IN)的主要特征是壓頭正下方部分夾層結構的上面板有鉸鏈并且附近的芯層有明顯的局部壓痕；通過圖2.7(a)可以觀測到，壓頭附近的上面板有三個鉸鏈，而在此時刻下面板的位移很小，基本可以忽略其位移量。如圖2.7(b)所示，臨界失效模式芯層剪切(CS) 的主要特征是上下面板位置平行，并且上下面板各有三個鉸鏈，鉸鏈的位置一個位于壓頭正下方，兩外兩個分別位于兩支撐端附近，該失效模式與Ashby等人在參考文獻中提到的ModeB類似。最后一種臨界失效模式為界面分離(DB)，夾層結構膠粘劑的完整性確保了載荷在夾層結構各組成部分之間穩定傳遞；根據剪切力互等定理，在臨界失效模式發生之前，泡沫芯層受到的剪切應力等于膠粘劑的剪切應力，但在僅涉及由剪切應力引起的臨界失效模式的情況下，如果夾層結構受到的最大剪切應力超過膠粘劑所能承受的剪切強度，但小于芯層所能承受的剪切強度，則可能會發生界面分離(DB)。
